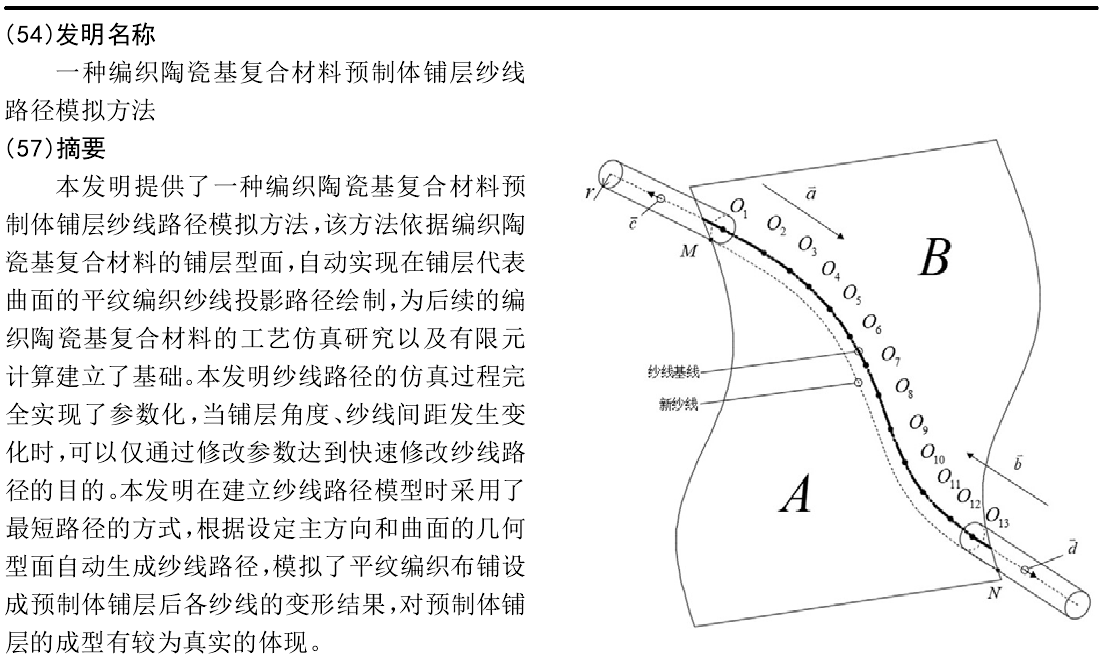

一种编织陶瓷基复合材料预制体铺层纱线路径模拟方法

1.一种编织陶瓷基复合材料预制体铺层纱线路径模拟方法,其特征在于,包括如下步骤：步骤一：输入曲面几何模型,抽取曲面几何模型每一铺层的中位面作为代表曲面；步骤二：对代表曲面进行三角形单元网格划分,得到划分网格后的代表曲面数据；步骤三：对代表曲面数据进行结构化处理,建立曲面、三角形单元、边、点四者之间相互联系的数据结构；步骤四：对代表曲面进行边界提取,确定曲面的主边界；步骤五：在主边界中选取曲面主方向基点,求出主方向基线,并提取曲面中心点；步骤六：根据主方向基线、曲面中心点和纱线铺设角度,确定经纱基线和纬纱基线；步骤七：对经纱基线路径进行分段,基于分段后的经纱基线,求出所有经纱路径；步骤八：对纬纱基线路径进行分段,基于分段后的纬纱基线,求出所有纬纱路径。
